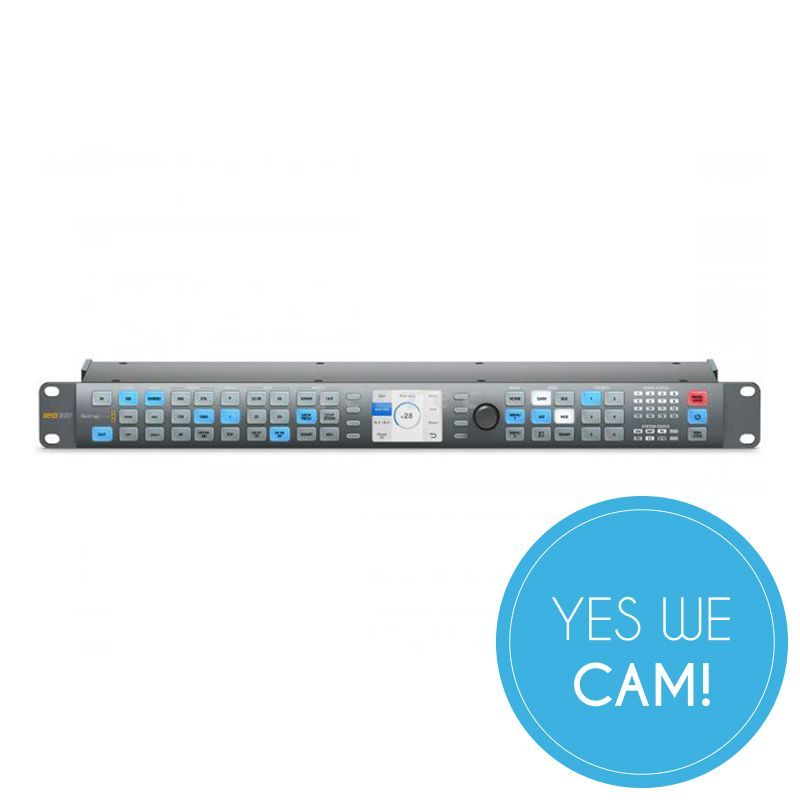

Blackmagic Design Teranex AV

Blackmagic Design Teranex AV - Für AV-Profis!

Der Blackmagic Design Teranex AV wurde speziell für professionelle AV-Systeme, Live-Events sowie Übertragungs- und Postproduktions-Workflows konzipiert. Der Normwandler sorgt für geringe Latenzen von nur 67 Millisekunden, verfügt über die Standbildfunktion Freeze Frame und kann ein Referenzsignal generieren. Die Metallklammern an der Rückseite des Geräts verhindern eine Beschädigung der Kabel, wenn der Blackmagic Design Teranex AV in engen Räumen zum Einsatz kommt.

Weitere Details entnehmen Sie dem Datenblatt.

Produktdetails für des Blackmagic Design Teranex AV:

• HDMI-2.0a-Anschlüsse, 12G-SDI-Eingang, -Ausgang und -Durchschleifung
• XLR-Eingänge für zwei Kanäle symmetrisches Analogaudio oder vier Kanäle AES/EBU
• Consumer-HiFi-Anschlüsse für zweikanalige Audioeingaben von Geräten (wie z.B. Laptops und iPods)
• Glasfaserkäfig für ein optionales SMPTE-kompatibles Glasfaser-SDI-Modul
• Interner Standbildspeicher Still Store
• Live-Standbildfunktion Freeze Frame
• Extrem hochwertige Up-, Down-, Cross- und Normkonvertierungen
• 16-kanalige, framegenaue Audioumwandlungen und komplette Neuzuordnung der Audiokanäle
• Referenzeingang für eingebaute Frame-Synchronisierungsfunktion sowie Referenzausgang für Sync-Generation
• Integrierter Video-Testbildgenerator mit Testtönen für Audiosoundchecks

Anschlüsse des Blackmagic Design Teranex AV:

• SDI-Videoeingang:
  1 BNC (IN A) – 10-Bit SD, HD, 2K, 3G HD Levels A und B, 6G und 12G Ultra HD, automatisch umschaltend
  1 BNC (IN B) – 10-Bit SD, HD, 2K, 3G HD Levels A und B, 6G und 12G Ultra HD, automatisch umschaltend
  Verwendbar als zweiter Eingang oder als Dual-Link-Eingang für 4:2:2 3G oder 6G Ultra HD
• SDI-Videoeingang mit Durchschleifung:
  1 BNC (IN A Loop) – Neugetaktet, 10-Bit SD, HD, 2K, 3G HD, 6G und 12G Ultra HD, automatisch umschaltend
  1 x BNC (IN B Loop) – Neugetaktet, 10-Bit SD, HD, 2K, 3G HD, 6G und 12G Ultra HD, automatisch umschaltend
• SDI-Videoausgang:
  1 BNC (OUT A) – 10-Bit SD, HD, 2K, 3G HD Levels A und B, 6G und 12G Ultra HD, automatisch umschaltend
  1 BNC (OUT B) – 10-Bit SD, HD, 2K, 3G HD Levels A und B, 6G und 12G Ultra HD, automatisch umschaltend.
  Verwendbar als duplizierter Ausgang oder als Dual-Link-Ausgang für 4:2:2 3G oder 6G Ultra HD
• Videoausgang für Quad SDI:
  4 BNC (Kanäle A, B, C, D) – 10-Bit 3G-SDI-Ausgang für Quad Link bei Prozessorausgabe im Videoformat UHD. Vier zusätzliche replizierte SDI-Ausgänge für andere Ausgabeformate.
• HDMI-Eingang: 1 HDMI 2.0 Typ-A-Verbinder
• HDMI-Durchschleifausgang: 1x HDMI 2.0 Typ-A-Verbinder
• HDMI-Ausgang: 1x HDMI 2.0 Typ-A-Verbinder
• SDI-Audioeingang: 16 Kanäle in SD, HD, 3G HD, 2K und Ultra HD
• SDI-Audioausgang: 16 Kanäle in SD, HD, 3G HD, 2K und Ultra HD
• Glasfaser-Anschluss: 1x Käfiganschluss für ein SFP Optical Fiber Module
• Glasfaser-Videoeingang (optional): 1 x 10¬-Bit SD, HD, 3G HD, 2K, Ultra HD umschaltbar
• Glasfaser-Videoausgang (optional): 1 x 10¬-Bit SD, HD, 3G HD, 2K, Ultra HD umschaltbar.
  Bei Betrieb in den Ausgabemodi Dual Link oder Quad Link nicht verfügbar
• Glasfaser-Audioausgang: 16 Kanäle in SD, HD, 3G HD, 2K und Ultra HD (optional)
• Glasfaser-Audioausgang: 16 Kanäle in SD, HD, 3G HD, 2K und Ultra HD(optional)
• Analogaudio-Eingang: 2 XLR – 2 Kanäle für symmetrisches Analogaudio (XLR-Eingänge dienen auch als AES/EBU-Eingänge)
• AES/EBU-Digitalaudio-Eingang: 2 XLR – 2 Paare (4 Kanäle) professionelles 110 Ω symmetrisches Digitalaudio (XLR-Eingänge dienen auch als Analogeingänge)
• Integrierter Dolby-Support: Dolby AC-3-Durchleitung bei allen Konvertierungen. Dolby-E-Durchleitung außer bei Konvertierungen von Video-Framerates
• Multirate-Unterstützung: SDI-Anschlüsse sind zwischen Standard Definition, High Definition und Ultra HD umschaltbar. SDI zwischen 270 Mbit/s Standard Definition SDI, 1,5 Gbit/s HD-SDI und 2K SDI, 3G HD, 6G und 12G Ultra HD umschaltbar
• Referenzeingang: 1 BNC – Blackburst in SD oder Tri Level Sync in HD
• Referenzausgang: 1 BNC – Interner Referenzgenerator liefert Blackburst- oder Tri-Level-Sync-Signale in der Framerate der aktuellen Ausgabe
• Computer-Schnittstelle: Unsiversal USB-Anschluss Typ C für Softwareaktualisierungen, Gigabit Ethernet RJ45-Buchse für Fernbedienung und Konfiguration
• Prozessor-Bedienoberfläche: Leuchtende Tasten, Status-LEDs und LCD mit bedienfreundlichen Bildschirmmenüs
• HDMI-2.0a-Anschlüsse, 12G-SDI-Eingang, -Ausgang und –Durchschleifung
• XLR-Eingänge für zwei Kanäle symmetrisches Analogaudio oder vier Kanäle AES/EBU

Unterstützende Formate und Normen:

• SD-Formate: 525i/29,97 NTSC, 625i/25 PAL
• 1.5G-SDI-HD-Formate: 720p/50; 720p/59,94; 720p/60; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30; 1080i/50; 1080i/59,94; 1080i/60
• 3G-SDI-HD-Formate: 1080p/50; 1080p/59,94; 1080p/60 Levels A und B
• 2K-Formate: 2K DCI 23,98p; 2K DCI 24p; 2K DCI 23,98PsF; 2K DCI 24PsF
• Ultra-HD-Formate: 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
• SDI-Konformität: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M
• SDI-Metadaten: VITC-/ATC-Support, SMPTE 12M. Unterstützt Video-Indexierung einschließlich WSS, RP186 und AFD, SMPTE 2016. Unterstützt Closed Captioning für Umwandlungen von 608 nach 708 und umgekehrt, SMPTE 334M
• Audioabtastfrequenz: Standard-Fernsehabtastrate von 48 kHz und 24-Bit-HD, 20-Bit-SD
• Videoabtastfrequenz: 4:2:2
• Farbgenauigkeit: 10 Bit
• Farbraum: REC 601, REC 709
• SDI-Formate: 525 NTSC, 625 PAL, 720HD, 1080HD, 2K DCI und Ultra HD 3840 x 2160 umschaltbar

Technische Spezifikationen des Blackmagic Design Teranex AV:

• Abmessung: H 4,44 cm x B 48,26 cm x T 12,7 cm
• Gewicht: 2 Kg
• Betriebstemperaturen: 5° bis 50° C (41° bis 122° F)
• Lagertemperaturen: -20° bis 45° C (-4° bis 113° F)
• Betriebs-Luftfeuchtigkeit: 0% bis 90% (relative Luftfeuchtigkeit)
• Stromversorgung: integriertes internationales AC-Netzteil mit IEC C14-Buchse. IEC-Stromkabel erforderlich. 100–240 V, 50–60 Hz

Betriebssysteme:

• Mac OS X 10.10 Yosemite
• Mac OS X 10.11 El Capitan oder höher
• Windows 8.1 oder Windows 10


Lieferumfang:

• 1x Blackmagic Design Teranex AV
• 1x Software-SD-Karte

Garantie:

• 24 Monate
