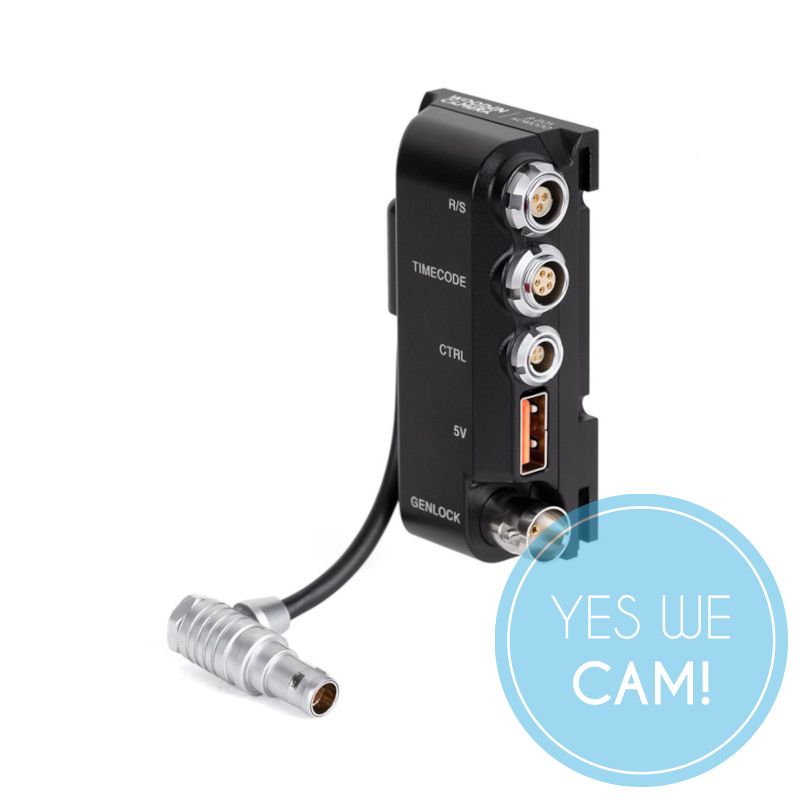

Wooden Camera B-Box - RED Komodo

Die B-Box - RED Komodo von Wooden Kamera wird an der rechten Kameraseite am BP-9-Akkuschacht montiert. Zudem verfügt sie über einen Breakout, speziell für den EXT-Anschluss. Während der Verwendung der B-Box kann auch eine Battery Slide Pro V-/Gold-Mount verwendet werden. Verschiedene Anschlüsse garantieren eine saubere Verkabelung. Weitere Informationen zu den Anschlüssen finden Sie unter "Technische Details". Selbstverständlich können am linken Akkuschacht BP-9-Akkus eingesetzt werden - parallel zur B-Box.

• Montage: rechte Kameraseite am BP-9-Akkuschacht
• Breakout für EXT-Anschluss
• Synchrone Verwendung von Battery Slide Pro und BP-9-Akkus möglich
• Verschiedene Anschlüsse

Allgemein:

• Gewicht: 100 g
• Maße: 107,95 x 82,5 x 25,4 mm

Anschlüsse:

R/S (3-pin Fischer):

• Einfaches Start/Stopp für Handgrip Trigger Box, Simple 3-pin Fischer Trigger Cable etc.
• Kein Stromfluss
• Geräte wie das ARRI WCU-4 brauchen möglicherweise eine CTRL-Port-Schnittstelle mit Kabel K2.0015758
• pin1: GND, pin2: N/C, pin3: GPI

Timecode (5-pin Steckverbindung):

• Standardverkabelung für Timecode In/Out
• pin1: GND, pin2: LTC-IN, pin3: N/C, pin4: N/C, pin5: LTC-OUT

CTRL (4-pin Steckverbindung):

• Standardverkabelung für RED CTRL
• pin1: GND, pin2: UART-RX, pin3: GPO, pin4: UART-TX

5V (USB):

• 5V verfügbar bei 500 mA Maximum
• Stromfluss muss eventuell im Kameramenü angeschaltet werden

Genlock (BNC):

• Standardverkabelung für Genlock
• center: signal, shell: GND

• 1x Wooden Camera B-Box - RED Komodo

• 12 Monate Herstellergarantie

Alle Angaben ohne Gewähr. Bitte beachten Sie auch die aktuellen und detaillierten Informationen des Herstellers.
